| Herkunftsort: | China |
|---|---|
| Markenname: | Sinolift |
| Zertifizierung: | CE |
| Modellnummer: | Papierrollenwagen TP A1 |
| Min Bestellmenge: | 1 Satz |
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Sandard-Exportverpackung |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | L/C, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 1000 Sätze/Mund |
| Produktname: | Papierrollenwagen TP A1 | Garantie: | 1 Jahr |
|---|---|---|---|
| Nach dem Service: | on-line-Service, freie spart Teile | Arbeitslastgrenze (WLL): | 357 |
| Maximale Belastung (Kraft): | 3500 | Hubsystem: | Hydraulisches Heben; manuell per Griff gepumpt |
| Betrieb: | Manuelle Trolley-Bedienung | Standbremse: | Feststellbremse am Lenkrad |
| Hydrauliköl: | Ja – im Wagen wird Hydrauliköl verwendet |
Produkteinführung:

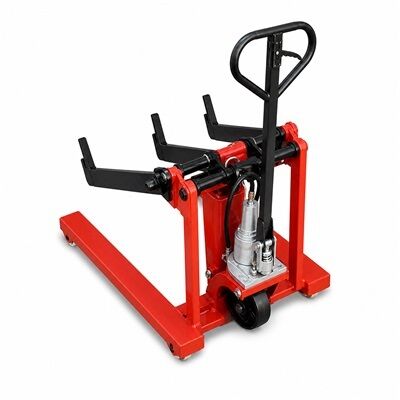

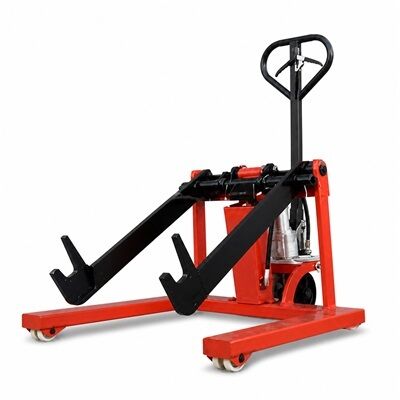

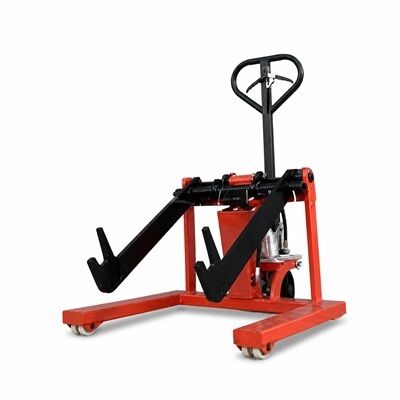

Der Papierrollenwagen TP A1 ist ein manuell betriebener hydraulischer Handhabungswagen, der für das kontrollierte Heben, Transportieren und Positionieren von Verpackungsmaterialrollen entwickelt wurde, die mit Tetra Pak A1 Abfüllmaschinen.
Seine kompakte Bauweise kombiniert einen hydraulischen Hubmechanismus, verstärkte Stahlhubarme, einen ergonomischen Steuergriff, Stützrollen und eine integrierte Feststellbremse, die den Bedienern hilft, schwere Rollen während der Produktionsarbeiten sicherer und effizienter zu handhaben.
Die Hebeeinheit hat eine Tragfähigkeit (WLL) von 357 kg / 3500 N, wodurch sie sich für die Handhabung schwerer Verpackungsrollen eignet und gleichzeitig eine stabile und kontrollierte Bewegung gewährleistet.
Mit den Gesamtmaßen von ca. 1529 × 740 × 1223 mm (L × B × H) bietet der Wagen eine relativ kompakte Stellfläche für das Manövrieren um Produktionsanlagen und Materialvorbereitungsbereiche.
Hauptmerkmale:

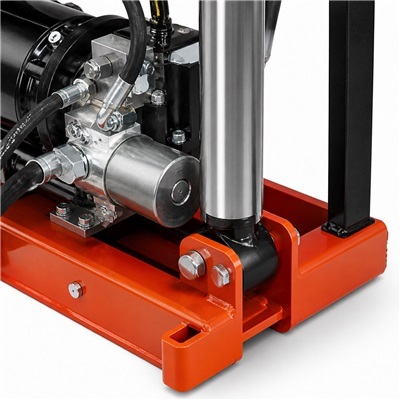

Der Wagen verwendet einen manuellen hydraulischen Hubmechanismus, um die Hubarme sanft zu heben und zu senken.
Die Bediener können den Steuergriff zwischen Heben, Neutral und Senken umschalten und den Steuergriff verwenden, um das Hydrauliksystem beim Anheben der Last zu betätigen. Dies ermöglicht eine kontrollierte Rollenpositionierung, ohne dass motorisierte Hebezeuge erforderlich sind.
Die Hebeeinheit ist für eine maximale Tragfähigkeit ausgelegt von: 357 kg / 3500 N
Diese Kapazität bietet zuverlässige Unterstützung für schwere Verpackungsmaterialrollen, die in Abfüllanlagen verwendet werden.

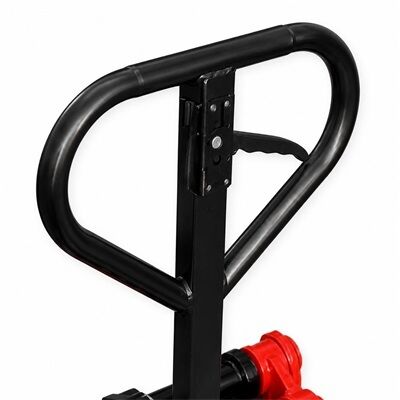

Der große Schlaufengriff bietet den Bedienern eine bequeme Griffzone zum Steuern und Manövrieren des Wagens.
Der integrierte Steuerhebel ermöglicht es dem Bediener, die Position der Hubarme direkt vom Griffbereich aus zu steuern, was die tägliche Bedienung vereinfacht.
Die verstärkten Stahlhubarme bieten eine stabile Auflage unter der Rolle während des Hebens und Positionierens.
Ihre robuste Konstruktion hilft, die Laststabilität zu erhalten, während die Rolle zur Abfüllmaschine bewegt wird.
Wichtige Dreh- und Lastaufnahmepunkte verwenden verstärkte Stahlgelenke und robuste Befestigungselemente, um die strukturelle Steifigkeit und Haltbarkeit bei wiederholten Hebevorgängen zu verbessern.
Integrierte Rollen helfen, die reibungslose Bewegung des Wagens zu unterstützen und den Widerstand beim Positionieren der Ausrüstung um die Rolle und die Produktionsmaschine herum zu reduzieren.
Der Wagen ist mit einer Feststellbremse am Lenkrad.
Die Bremse kann angezogen werden, wenn der Wagen stillsteht, und vor der Bewegung gelöst werden, um ein unbeabsichtigtes Bewegen während des Ladens oder Positionierens zu verhindern.
Mit den Maßen von ca.:1529 mm × 740 mm × 1223 mm
ist der Wagen für den Betrieb in industriellen Produktionsanlagen konzipiert und bietet gleichzeitig ausreichende Stabilität für die Rollenhandhabung.
Anwendungsszenarien:
Der Wagen ist speziell für die Handhabung schwerer Verpackungsmaterialrollen konzipiert, die in automatisierten Abfüll- und Verpackungsprozessen verwendet werden.
Gemäß dem technischen Handbuch ist die vorgesehene Anwendung des Wagens das Einsetzen von Verpackungsmaterialrollen in Tetra Pak A1 Abfüllmaschinen.
Der Wagen kann verwendet werden, um Verpackungsrollen von einer nahegelegenen Vorbereitungs- oder Bereitstellungsposition zur Abfüllmaschine zu bewegen, bevor die Rolle installiert wird.
Der hydraulische Hubmechanismus ermöglicht es dem Bediener, die Rollenposition schrittweise anzupassen, sodass sie mit der Ladeöffnung der Abfüllanlage ausgerichtet werden kann.
Der Wagen eignet sich für Produktionsumgebungen, in denen Verpackungsrollen wiederholt zwischen Rollenvorbereitungsbereichen und kompatiblen Tetra Pak A1 Geräten gehandhabt werden müssen.
Anwendungshinweis: Das ursprüngliche technische Handbuch gibt die vorgesehene Verwendung als Einsetzen von Verpackungsmaterialrollen in Tetra Pak A1 Abfüllmaschinen an. Anwendungen außerhalb dieser vorgesehenen Verwendung sollten vor der Verwendung technisch bewertet werden.
|
Parameter |
Wert |
|
Produktname |
Papierrollenwagen TP A1 |
|
Gerät / Modell-Nr. |
3158300-0100 |
|
Technisches Handbuch-Nr. |
TeM-3216812-0101 |
|
Vorgesehene Verwendung |
Einsetzen von Verpackungsmaterialrollen in Tetra Pak A1 Abfüllmaschinen |
|
Gesamthöhe (A) |
1223 |
|
Gesamtlänge (B) |
1529 |
|
Gesamtbreite (C) |
740 |
|
Tragfähigkeit (WLL) |
357 |
|
Maximale Last (Kraft) |
3500 |
|
Hubsystem |
Hydraulischer Hub; manuell über Griff betätigt |
|
Bedienung |
Manuelle Wagenbedienung |
|
Feststellbremse |
Feststellbremse am Lenkrad |
|
Maximaler Betriebsneigungswinkel |
2,5 |
|
Hydrauliköl |
Ja — Hydrauliköl wird im Wagen verwendet |
